Шлюзовой затвор ШУ (ШУ-15): Назначение, устройство, монтаж для герметичности

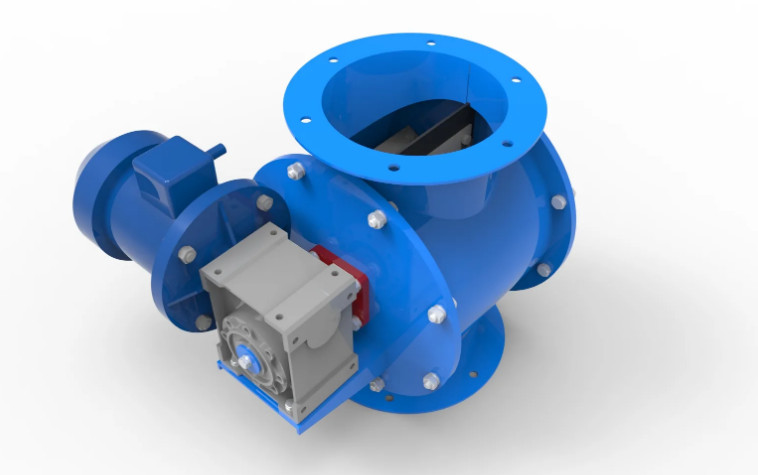

Конструкция затвора включает в себя корпус, ротор с лопатками, привод и уплотнения. Корпус создают из стали, он имеет входное и выходное отверстия. Ротор, вращаясь внутри корпуса, забирает материал из входного отверстия и перемещает его к выходному. Привод обеспечивает вращение ротора с необходимой скоростью. Уплотнения предотвращают утечку продукции и воздуха из затвора. Шлюзовый затвор шу-15 купить предлагаем в компании «Зертех».

Шлюзовой затвор элемент для производственных процессов, при перемещении сыпучих грузов в пневматических и механических системах. Благодаря простой и надежной конструкции, шлюзовой затвор востребован в разных сфера. Затвор применяют на зерноперерабатывающих и мукомольных предприятиях, где применяется пневматическая сепарация и транспортировка материалов.

Особенности затвора

Принцип работы затвора основан на последовательном перемещении материала между лопатками ротора из входного отверстия в выходное:

• После включения затвора происходит поступление продукции к выходному отверстию, где происходит выгрузка. Скорость вращения ротора регулируется, что позволяет контролировать производительность затвора.
• Выбор конкретной модели затвора зависит от характеристик материала, производительности системы и условий эксплуатации. Необходимый объем затвора определяется производительностью и плотностью материала. Шлюзовый затвор шу-15 создают из разных материалов.
• С помощью затвора можно выполнить выгрузку материалов, повысить эффективность работы систем пневматической транспортировки, и обеспечить герметичность технологических процессов. Использование затворов снижает пылеобразование и улучшает условия труда работников. На шлюзовый затвор шу-15 цена зависит от модели.

Затвор оснащается приводным устройством. Используют цилиндрический мотор-редуктор с соосной конфигурацией, который устанавливают на общей платформе с затвором. Связь мотор-редуктора и ротора осуществляется с применением муфты.

В качестве альтернативы применяют червячный мотор-редуктора. В этом случае редуктор устанавливают на вал ротора и фиксируют к обечайке шлюзового затвора посредством промежуточного фланца. Такая схема привода позволяет снизить габариты конструкции.

Для безопасной работы привода конструкция включает дополнительные элементы, такие как датчики положения ротора, концевые выключатели и системы защиты от перегрузок. Датчики положения контролируют угол поворота ротора, обеспечивая точное дозирование материала. Концевые выключатели ограничивают ход ротора, предотвращая выход за пределы допустимого диапазона. Системы защиты от перегрузок отключают привод в случае превышения допустимой нагрузки, предотвращая поломку оборудования.
