Штабелеукладчик

  • Характеристики: Штабелеукладчик
  • Срок производства: Есть в наличии
  • от 3420000 рублей

    Цена зависит от модели

Завод "ЗЕРТЕХ" производит конвейер-штабелеукладчик

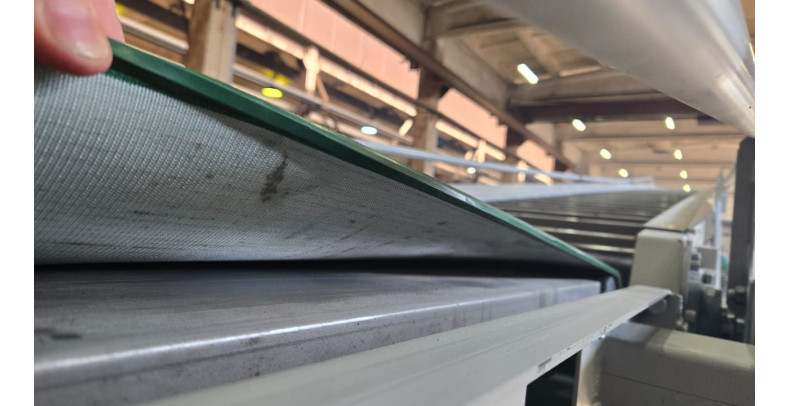

Штабелеукладчик — это специализированное устройство, созданное для эффективной работы на складах и площадках с прочным покрытием, где уклон не превышает 1 градуса. Он предназначен для укладки мешков с грузом весом 50 килограммов в аккуратные штабеля высотой до 9 метров, а также для их последующей разборки. Поступление мешков на конвейер ленточный плоский может осуществляться с высоты от 310 до 2700 мм от пола. При формировании штабеля мешки подаются с высоты в диапазоне от 1300 до 2700 мм. Ширина ленты 650 мм. Это оборудование обеспечивает оптимизацию процессов хранения и упрощает манипуляции с грузами, что делает его незаменимым помощником в логистике и складском хозяйстве.


Технические характеристики

Наименование

Ед. измерения

Данные

1. Техническая производительность, не менее

т/час

50

2. Высота укладки штабеля, максимальная

мм

9000+50

3. Высота приема груза

мм

310-2700

4. Угол наклона конвейеров, максимальный:

град.

25-45

5. Угол поворота в горизонтальной плоскости самоходной тележки

град.

175+3

6. Масса штабелеукладчика, не более

кг

4650

7. Габаритные размеры, не более:

         а) длина (при горизонтальном положении конвейеров)

         б) ширина

         в) высота




мм

мм

мм




16300

2200

2700

8. Скорость передвижения штабелеукладчика

м/сек

0,15+0,01

9. Рабочее давление в гидросистеме, не более

мПа

18,0

10. Установленная мощность электродвигателей

кВт

10,7

11. Скорость лент конвейеров

м/сек

0,28

12. Масса мешка

кг

50

13. Занимаемая площадь

м2

21,5

Собственное производство способствует изготовлению продукции за короткие сроки по чертежам клиентов на заказ. Применяем технологии ГОСТ. Предлагаем купить радиальный телескопический конвейер по выгодной цене. На официальном сайте можно ознакомиться с полным ассортиментом предлагаемых товаров. Стоимость доставки рассчитывается по желанию клиента, поставки в любой регион.


Устройство и принцип работы гидравлического штабелеукладчика

  1. Конвейер ленточный плоский для мешков КЛП-0,05-0,5х14,8-45-Муг-1 является устройством с гидравлическим приводом. Гидроцилиндры поднимают и опускают составные части конвейерной линии, закрепленной на каркасе, который может совместно с ней разворачиваться в горизонтальной плоскости на 180º вокруг вертикальной оси самоходной тележки. Концы конвейерной линии могут перемещаться в вертикальной плоскости, один конец в интервале от 0,31 м до 2,5 м от пола, а второй от 1,3 м до 9 м.

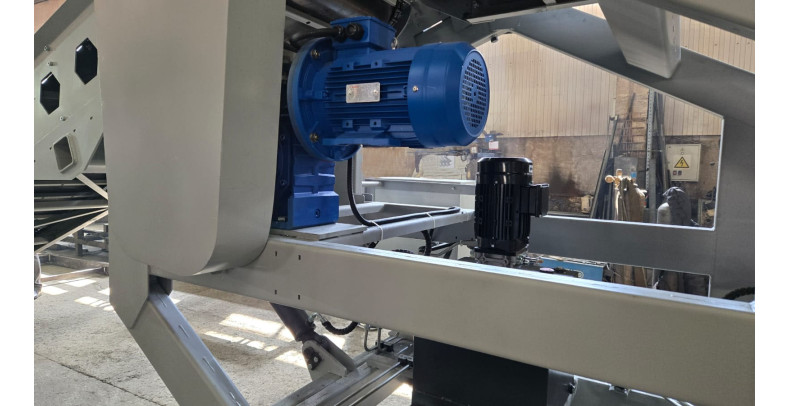

  2. Приводной механизм состоит из гидравлического насоса и двигателя. Опускание производится благодаря открытию двустороннего клапана. Скорость опускания регулируется с помощью вмонтированного нагнетательного клапана высокой точности. В гидравлических цилиндрах вмонтированы предохранительные устройства на случай разрыва шланга. Гидравлический агрегат оснащён предохранительным клапаном.
  3. Подъем и опускание транспортеров производится гидрораспределителями с ручным управлением типа Р40.

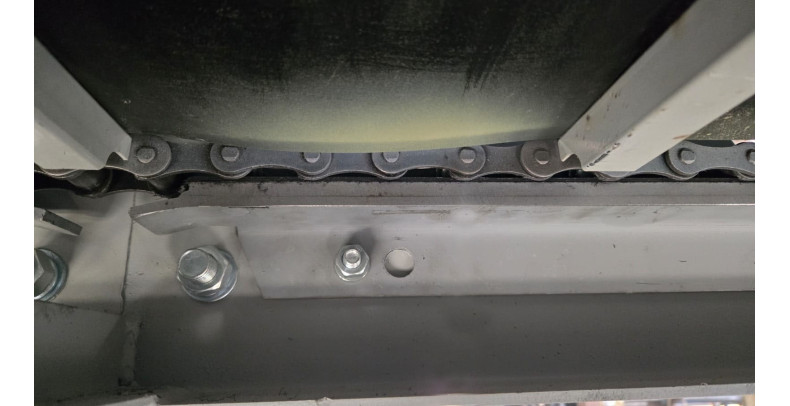

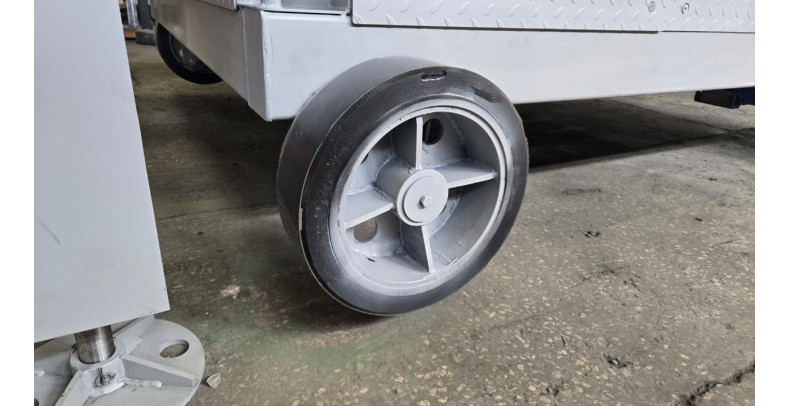

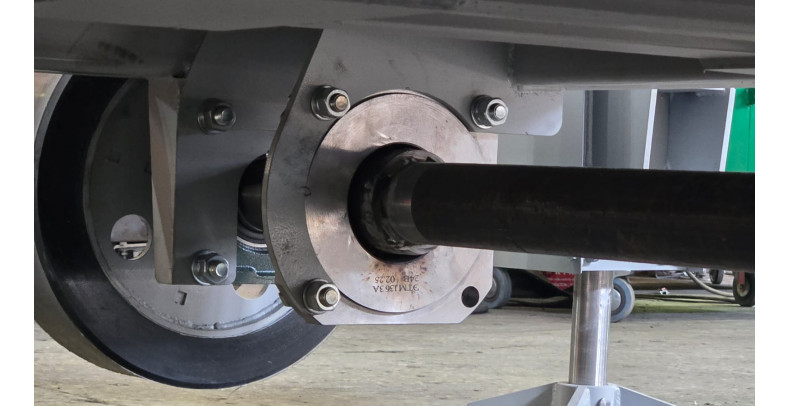

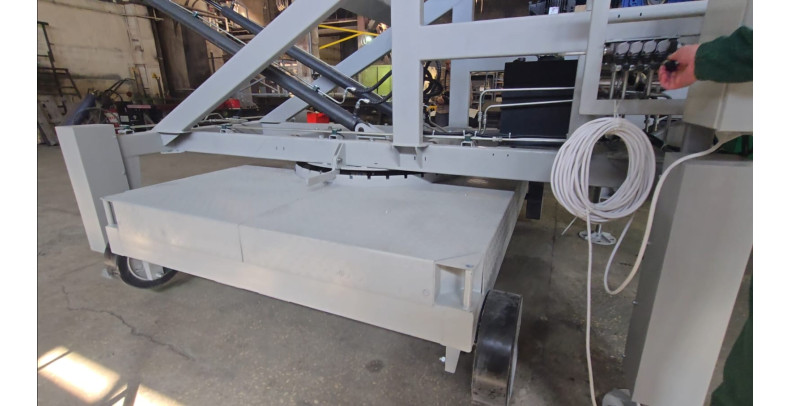

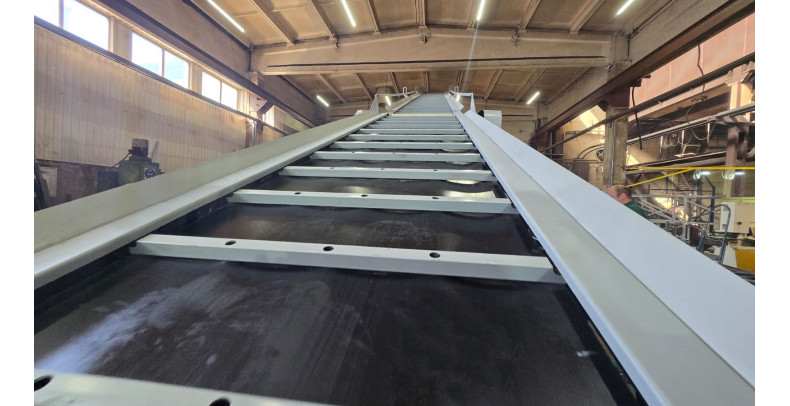

  4. Механическая структура конвейера состоит из 2-х ленточно-цепных и одного ленточного транспортера, каркаса, а также поворотной тележки с приводом на одну пару колес.
  5. Управление движением поворотной тележки производится кнопками на щите управления.
  6. Применяется конвейер в схемах напольной механизации в конце транспортировки для подачи мешков на штабель, в железнодорожные вагоны или на автотранспорт, а также в начале линии при разборке штабеля с подачей груза на транспортную линию или непосредственно в автотранспорт.
  7. При работе конвейера в конце линии, мешки на него поступают с магистрального конвейера или с переносного конвейера, а съем мешков со штабелеукладчика производится вручную.  При работе в начале линии, мешки из штабеля на ленточный конвейер подаются вручную, с последующим переходом их на транспортную линию напольной механизации или подачей в автотранспорт.

Гидравлическая система

Гидравлическая схема Конвейера плоского КЛП Муг-1 состоит из следующих основных компонентов:

- Маслостанция с емкостью для гидравлического масла;

- Гидрораспределитель  ручной 4-х золотниковый ;

- Гидрозамки одностороннего действия VBPSE;

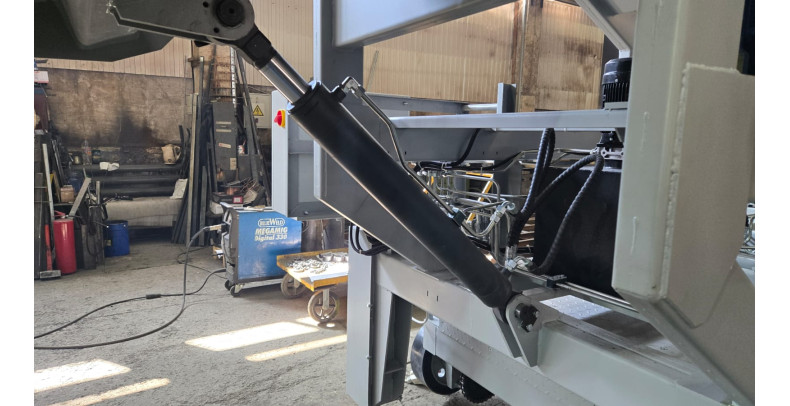

- Гидравлические цилиндры ЦГ-80.56х560.11 1шт, ЦГ-80.50х1800.11 2шт, ЦГ-80.40х200.01 4шт;

- Дроссель.

Принцип работы гидравлической системы конвейера КЛП Муг-1:

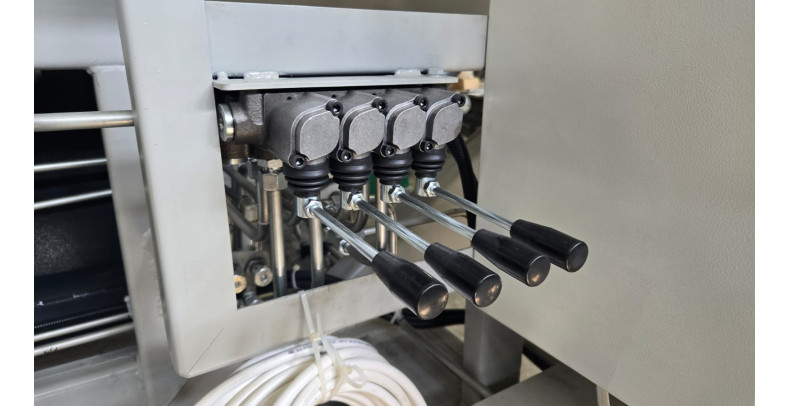

- Управление работой гидроцилиндров осуществляется 4-х золотниковым Гидрораспределителем, расположенным слева от электрощита.

- Управление работой 2-ух передних  ЦГ-80.40х200.01 осуществляется первым слева рычагом гидрораспределителя: для опускания ЦГ опустить рычаг вниз, для поднятия ЦГ поднять рычаг вверх.

- Управление подъемом и опусканием длинной стрелы конвейера осуществляется вторым слева рычагом гидрораспределителя: для опускания стрелы опустить рычаг вниз, для поднятия поднять рычаг вверх.

- Управление подъемом и опусканием короткой стрелы конвейера осуществляется третьим слева рычагом гидрораспределителя: для опускания стрелы опустить рычаг вниз, для поднятия поднять рычаг вверх.

- Управление работой 2-ух задних  ЦГ-80.40х200.01 осуществляется четвертым слева рычагом гидрораспределителя: для опускания ЦГ опустить рычаг вниз, для поднятия ЦГ поднять рычаг вверх.


Преимущества штабелеукладчика (стакера)

  • Универсальность

Гидравлический штабелеукладчик начинает свою работу с подъема мешков, содержащих любые виды груза, используя специальные вилы, которые аккуратно вставляются под груз. С помощью мощной гидравлической системы, он поднимает мешки на необходимую высоту, обеспечивая надежную фиксацию и безопасность при работе.



  • Мобильность

После завершения подъема, штабелеукладчик готов к перемещению по складу или другой рабочей зоне. Оснащенный современным электрическим или гидравлическим приводом, он обеспечивает плавное и точное движение, позволяя оператору легко маневрировать даже в ограниченных пространствах.



  • Увеличение производительности

Когда штабелеукладчик достигает заранее определенного места для укладки, он аккуратно опускает груз с помощью своей гидравлической системы. Этот процесс осуществляется с высокой степенью точности, что позволяет надежно размещать мешки, минимизируя риск повреждений и обеспечивая оптимальную организацию пространства.


  • Улучшение безопасности

Снижение риска травм рабочего персонала за счет автоматизации складирования.


  • Оптимизация временных и ресурсных затрат

Внедрение штабелеукладчиков значительно ускоряет процессы перемещения и хранения грузов. Операторы могут выполнять свои задачи с минимальными усилиями, что не только повышает эффективность работы, но и существенно снижает вероятность повреждения товаров.
